Menampilkan Percobaan pada Arduino Uno dengan 7 Segmen, Tampilkan Angka 7 lalu delay satu detik tampilkan angka 8

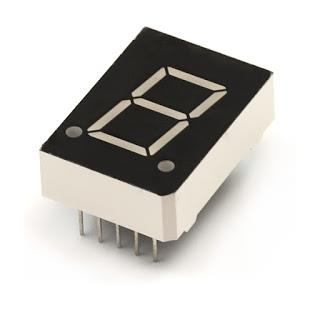

1. Hardware [Kembali]
3. Flowchart[Kembali]
4. Listing Program[Kembali]
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte
void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali
{ for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT
}
}
void loop() //Semua kode dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, HIGH); //Pin 2 Seven segment hidup
digitalWrite(3, LOW); //Pin 3 Seven segment mati
digitalWrite(4, LOW); //Pin 3 Seven segment mati
digitalWrite(5, LOW); //Pin 3 Seven segment mati
digitalWrite(6, LOW); //Pin 3 Seven segment mati
digitalWrite(7, HIGH); //Pin 7 Seven segment hidup
digitalWrite(8, HIGH); //Pin 8 Seven segment hidup
digitalWrite(9, HIGH); //Pin 9 Seven segment hidup
}
|
5. Video Simulasi [Kembali]
6.Prinsip Kerja [Kembali]
Pada Rangkaian diatas kita menggunakan Arduino Uno sebagai Mikrokontroller dan 7 Segmen sebagai Outputnya.Pertama kita rangkai dulu Rangkaiannya sesuai dengan Pin" pada Arduino nya,lalu kita hubungkan dengan 7 Segmen.Pada 7 segmen jika kita memberi Arus maka 7 segmennya akan menyala (High) jika tidak menyala maka arusnya (Low).Disini kita diberi kondisi untuk menampilkan Angka 7 delay 1 detik lalu Tampil angka 8.Listing Programnya bisa kita buat di software Arduinonya.lalu kita upload ke Simukasi Proteusnya.dan rangkaian siap disimulasikan..
