Percobaan 2 Aljabar Boelan
4. Analisa [kembali]
Analisa jalan logika variasi 1-6 pada percobaan 2

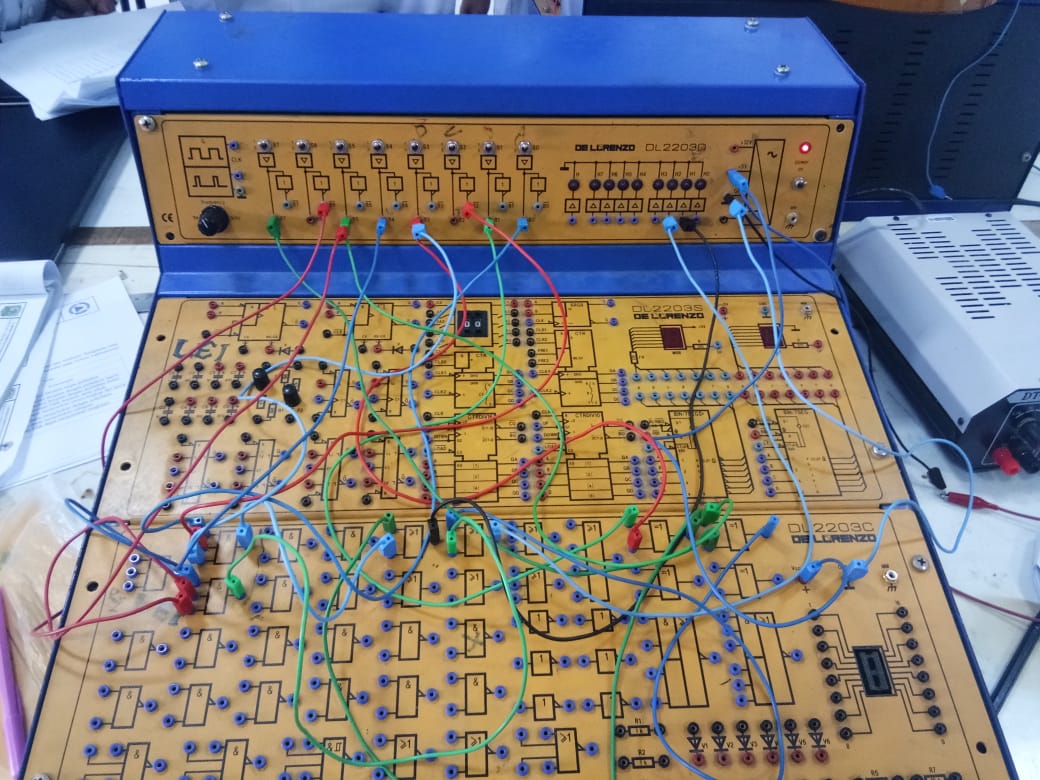

pada percobaan 2, terdapat 4 masukkan yaitu A,B,C,dan D. Adapun macam-macam Gerbang logika yang digunakan yaitu XOR,AND,NOT, dan OR. Berikut adalah rangkaian yang digunakan pada
Analisa jalan logika variasi 1-6 pada percobaan 2

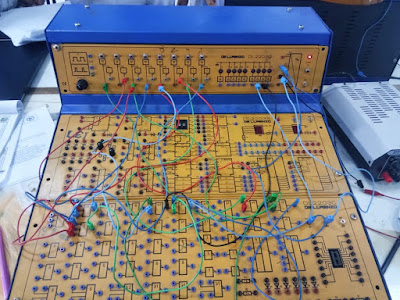

pada percobaan 2, terdapat 4 masukkan yaitu A,B,C,dan D. Adapun macam-macam Gerbang logika yang digunakan yaitu XOR,AND,NOT, dan OR. Berikut adalah rangkaian yang digunakan pada
percobaan 2.
Berikut ini adalah hasil percobaan pada variasi 1-6
Variasi 1
Pada saat variasi 1, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 0, C = 0 karena C di NOT maka C = 1, dan D = 0. jika A, C, dan D yang bernilai 0, 1, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, Maka dari itu H1 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 1, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 0, C = 0 karena C di NOT maka C = 1, dan B = 0. jika A, B, dan C' yang bernilai 0, 0, dan 1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan ABC' tadi melewati gerbang logika OR, maka dari itu H2 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 2
Pada saat variasi 2, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 1, C = 0 karena C di NOT maka C = 1, dan D = 0. jika A, C, dan D yang bernilai 1, 1, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 2, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 1, C = 0 karena C di NOT maka C = 1, dan B = 0. jika A, B, dan C' yang bernilai 1, 0, dan 1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan ABC' tadi melewati gerbang logika OR, maka dari itu H2 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 3
Pada saat variasi 3, maka input dari B = 1 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 1. input A = 0, C = 0 karena C di NOT maka C = 1, dan D = 0. jika A, C, dan D yang bernilai 0, 1, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 1. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 3, maka input dari B = 1 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 1. input A = 0, C = 0 karena C di NOT maka C = 1, dan B = 1. jika A, B, dan C'yang bernilai 0, 1, dan 1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan ABC' tadi melewati gerbang logika OR, maka dari itu H2 = 1. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 4
Pada saat variasi 4, maka input dari B = 1 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 1. input A = 1, C = 0 karena C di NOT maka C = 1, dan D = 0. jika A, C, dan D yang bernilai 1, 1, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 1. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 4, maka input dari B = 1 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 1. input A = 1, C = 0 karena C di NOT maka C = 1, dan D = 1. jika A, C, dan D yang bernilai 1, 1, dan 1 melewati gerbang logika AND maka outputnya akan 1. Lalu BD dan ABC' tadi melewati gerbang logika OR, maka dari itu H2 = 1. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 5
Pada saat variasi 5, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 0, C = 1 karena C di NOT maka C = 0, dan D = 0. jika A, C, dan D yang bernilai 0, 0, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 5, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 0, C = 1 karena C di NOT maka C = 0, dan B= 1. jika A, B, dan C'yang bernilai 0, 0, dan 1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H2 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 6
Pada saat variasi 6, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 1, C = 1 karena C di NOT maka C = 0, dan D = 0. jika A, C, dan D yang bernilai 1, 0, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 6, maka input dari B = 0 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 1, C = 1 karena C di NOT maka C = 0, dan B = 0. jika A, B, dan C' yang bernilai 1, 0, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H2 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran..
Berikut ini adalah hasil percobaan pada variasi 1-6
Variasi 1
Pada saat variasi 1, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 0, C = 0 karena C di NOT maka C = 1, dan D = 0. jika A, C, dan D yang bernilai 0, 1, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, Maka dari itu H1 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 1, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 0, C = 0 karena C di NOT maka C = 1, dan B = 0. jika A, B, dan C' yang bernilai 0, 0, dan 1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan ABC' tadi melewati gerbang logika OR, maka dari itu H2 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 2
Pada saat variasi 2, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 1, C = 0 karena C di NOT maka C = 1, dan D = 0. jika A, C, dan D yang bernilai 1, 1, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 2, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 1, C = 0 karena C di NOT maka C = 1, dan B = 0. jika A, B, dan C' yang bernilai 1, 0, dan 1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan ABC' tadi melewati gerbang logika OR, maka dari itu H2 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 3
Pada saat variasi 3, maka input dari B = 1 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 1. input A = 0, C = 0 karena C di NOT maka C = 1, dan D = 0. jika A, C, dan D yang bernilai 0, 1, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 1. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 3, maka input dari B = 1 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 1. input A = 0, C = 0 karena C di NOT maka C = 1, dan B = 1. jika A, B, dan C'yang bernilai 0, 1, dan 1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan ABC' tadi melewati gerbang logika OR, maka dari itu H2 = 1. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 4
Pada saat variasi 4, maka input dari B = 1 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 1. input A = 1, C = 0 karena C di NOT maka C = 1, dan D = 0. jika A, C, dan D yang bernilai 1, 1, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 1. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 4, maka input dari B = 1 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 1. input A = 1, C = 0 karena C di NOT maka C = 1, dan D = 1. jika A, C, dan D yang bernilai 1, 1, dan 1 melewati gerbang logika AND maka outputnya akan 1. Lalu BD dan ABC' tadi melewati gerbang logika OR, maka dari itu H2 = 1. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 5
Pada saat variasi 5, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 0, C = 1 karena C di NOT maka C = 0, dan D = 0. jika A, C, dan D yang bernilai 0, 0, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 5, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 0, C = 1 karena C di NOT maka C = 0, dan B= 1. jika A, B, dan C'yang bernilai 0, 0, dan 1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H2 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Variasi 6
Pada saat variasi 6, maka input dari B = 0 dan D = 0, sehingga jika 0 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 1, C = 1 karena C di NOT maka C = 0, dan D = 0. jika A, C, dan D yang bernilai 1, 0, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H1 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran.
Pada saat variasi 6, maka input dari B = 0 dan D = 0, sehingga jika 1 dan 0 melalui gerbang logika XOR maka akan menghasilkan output 0. input A = 1, C = 1 karena C di NOT maka C = 0, dan B = 0. jika A, B, dan C' yang bernilai 1, 0, dan 0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD dan AC'D tadi melewati gerbang logika OR, maka dari itu H2 = 0. Dan berdasarkan data pada tabel di atas, percobaan sudah sesuai dengan tabel kebenaran..
